Cường độ kéo và cường độ uốn của bê tông GFRC
Cường độ uốn – Chỉ tiêu quan trọng nhất của GFRC
Trong các chỉ tiêu cơ học của bê tông cốt sợi thủy tinh (GFRC), cường độ chịu uốn được xem là thông số quan trọng nhất để đánh giá khả năng làm việc của vật liệu. Đây là cơ sở để kỹ sư xác định khả năng chịu tải, thiết kế chiều dày tấm và lựa chọn giải pháp liên kết phù hợp cho hệ bao che, mặt dựng hoặc các cấu kiện kiến trúc.
Hai thông số thường được sử dụng trong thiết kế GFRC gồm:
LOP (Limit of Proportionality) – Giới hạn tỷ lệ tại 28 ngày tuổi.
MOR (Modulus of Rupture) – Mô đun phá hoại, thể hiện khả năng chịu uốn cực hạn của vật liệu.
Trong thực tế, ứng suất kéo thiết kế của GFRC được xác định dựa trên giá trị cường độ uốn cực đại và các hệ số an toàn theo tiêu chuẩn áp dụng.
Giá trị cường độ uốn điển hình của GFRC
Kết quả thử nghiệm cho thấy cường độ uốn của GFRC phụ thuộc đáng kể vào công nghệ sản xuất.
Loại GFRC LOP (MPa) MOR (MPa)
GFRC phun (Spray GFRC) 5 – 10 18 – 30
GFRC tiền trộn (Premix GFRC) 5 – 10 5 – 14
Có thể thấy công nghệ GFRC phun cho khả năng chịu uốn vượt trội nhờ hàm lượng sợi cao hơn và sự phân bố sợi hiệu quả hơn trong kết cấu vật liệu.
Giá trị cường độ kéo điển hình của GFRC
Bên cạnh khả năng chịu uốn, cường độ kéo cũng là chỉ tiêu quan trọng phản ánh hiệu quả gia cường của sợi thủy tinh kháng kiềm (AR Glass Fiber).
Loại GFRC BOP (MPa) Cường độ kéo (MPa)
GFRC phun 4 – 6 8 – 12
GFRC tiền trộn 3 – 5 3 – 6
BOP (Bend Over Point) là điểm mà đường cong ứng suất – biến dạng bắt đầu thay đổi hướng trong quá trình thí nghiệm kéo. Đây là mốc đánh dấu sự chuyển đổi từ giai đoạn đàn hồi sang giai đoạn làm việc phi tuyến của vật liệu.
Những yếu tố ảnh hưởng đến cường độ GFRC
Khả năng chịu kéo và chịu uốn của GFRC không chỉ phụ thuộc vào cấp phối mà còn chịu ảnh hưởng bởi nhiều yếu tố khác như:
Hàm lượng sợi thủy tinh kháng kiềm (AR Glass Fiber).
Chiều dài và định hướng sợi.
Hàm lượng polymer acrylic.
Độ đặc chắc của hỗn hợp.
Quy trình bảo dưỡng sau sản xuất.
Điều kiện môi trường làm việc.

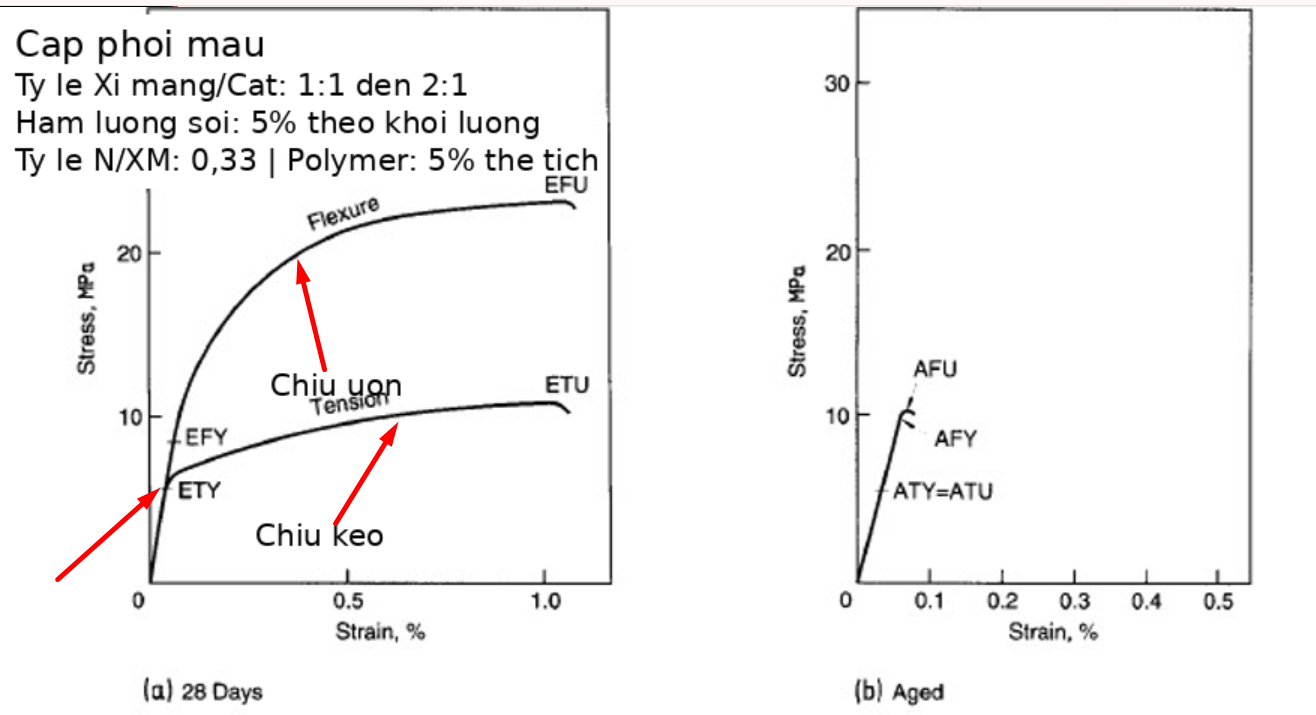

Đặc biệt, các chỉ tiêu cường độ sớm như ETY (Early Tensile Yield) và EFY (Early Flexural Yield) chịu ảnh hưởng lớn bởi thành phần hỗn hợp và chế độ bảo dưỡng. Trong khi đó, các chỉ tiêu cực hạn như ETU (Early Tensile Ultimate) và EFU (Early Flexural Ultimate) phụ thuộc chủ yếu vào hệ sợi gia cường và chất lượng thi công.
Ảnh hưởng của quá trình lão hóa đến cường độ GFRC
Tương tự nhiều vật liệu gốc xi măng khác, GFRC có thể bị suy giảm một phần cường độ theo thời gian do tác động của môi trường và quá trình lão hóa tự nhiên.
Khi vật liệu lão hóa:
Khả năng biến dạng giảm dần.
Cường độ cực hạn có xu hướng suy giảm.
Mô đun đàn hồi tăng lên.
Vật liệu trở nên giòn hơn so với giai đoạn ban đầu.
Ví dụ, một hỗn hợp GFRC có cường độ uốn ban đầu khoảng 21 MPa có thể duy trì giá trị cường độ uốn cực hạn dài hạn khoảng 13 MPa nếu được kiểm soát tốt về độ ẩm và xử lý bề mặt.
Giải pháp nâng cao độ bền lâu cho GFRC
Ngày nay, nhiều công thức GFRC cải tiến đã được phát triển nhằm hạn chế hiện tượng lão hóa và duy trì tính năng cơ học trong thời gian dài. Các giải pháp phổ biến gồm:
Sử dụng sợi thủy tinh AR chất lượng cao.
Bổ sung polymer acrylic cải tiến.
Tối ưu tỷ lệ nước/xi măng.
Sử dụng phụ gia giảm co ngót (SRA).
Tăng cường kiểm soát quá trình bảo dưỡng.
Việc lựa chọn cấp phối phù hợp cần cân bằng giữa yêu cầu kỹ thuật, tuổi thọ công trình và chi phí đầu tư ban đầu để đạt hiệu quả kinh tế tối ưu.
Kết luận
Cường độ kéo và đặc biệt là cường độ uốn là những chỉ tiêu quan trọng quyết định khả năng làm việc của vật liệu GFRC. Với giá trị MOR có thể đạt tới 30 MPa, GFRC phun hiện là giải pháp vật liệu nhẹ, cường độ cao và độ bền lâu vượt trội cho các hệ mặt dựng, hệ bao che và chi tiết kiến trúc hiện đại.
Xem thêm bài: So sánh GRC và UHPC
