GRC Co Ngót Và Từ Biến (Creep) – Đặc Tính Quan Trọng Trong Thiết Kế Và Thi Công GFRC
Co ngót và từ biến của GRC là gì?
GRC (Glassfibre Reinforced Concrete) là vật liệu xi măng cốt sợi thủy tinh kháng kiềm có độ bền cao, trọng lượng nhẹ và khả năng tạo hình linh hoạt. Giống như các vật liệu gốc xi măng khác, GRC chịu ảnh hưởng của hiện tượng co ngót và từ biến trong suốt vòng đời sử dụng.
Tại sao hiện tượng co ngót của GRC cần được quan tâm?
Mặc dù giá trị co ngót của GRC khá nhỏ, nhưng đối với các tấm mặt dựng kích thước lớn hoặc các chi tiết kiến trúc dài liên tục, sự thay đổi kích thước tích lũy có thể ảnh hưởng đến:
Khe nối giữa các tấm.
Hệ liên kết neo giữ.
Độ kín nước của mặt dựng.
Tính thẩm mỹ công trình.
Độ bền lâu dài của hệ GFRC.
Hiện tượng co ngót của GRC diễn ra như thế nào?

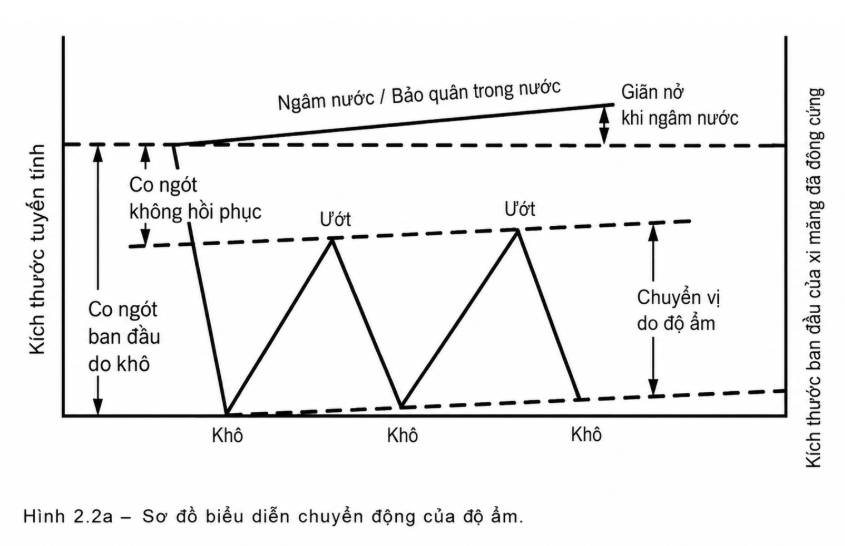

Sau khi sản xuất và bảo dưỡng, GRC bắt đầu mất nước trong quá trình khô tự nhiên. Khi đó vật liệu sẽ giảm kích thước so với trạng thái ban đầu.
Khi được làm ướt trở lại, vật liệu có xu hướng giãn nở. Tuy nhiên mức độ giãn nở này không đủ để khôi phục hoàn toàn kích thước ban đầu.
Co ngót không hồi phục là gì?
Một phần biến dạng xảy ra trong giai đoạn đầu sẽ tồn tại vĩnh viễn và được gọi là co ngót không hồi phục (Irreversible Shrinkage).
Sau khi quá trình này kết thúc, các thay đổi kích thước tiếp theo chủ yếu là chuyển vị thuận nghịch do độ ẩm môi trường.
Chuyển vị do độ ẩm của GRC là gì?
Trong điều kiện sử dụng thực tế, GRC liên tục trải qua các chu kỳ:
Khô → Co lại.
Ẩm → Giãn nở.
Quá trình này được gọi là chuyển vị do độ ẩm (Moisture Movement) và là một đặc tính tự nhiên của vật liệu gốc xi măng.
Độ co ngót của GRC là bao nhiêu?
Đối với hỗn hợp GRC điển hình có tỷ lệ cát : xi măng khoảng 1 : 1:
Độ co ngót không hồi phục: khoảng 0,03%.
Tổng độ co ngót cuối cùng: khoảng 0,12%.
Co ngót không hồi phục chiếm khoảng 25–33% tổng độ co ngót.
Co ngót GRC ảnh hưởng như thế nào đến các tấm mặt dựng?
Bảng dưới đây cho thấy giá trị co ngót tương ứng với chiều dài cấu kiện:
Chiều dài cấu kiện Co ngót không hồi phục Tổng co ngót cuối cùng
1 m 0,3 mm 1,2 mm
3 m 0,9 mm 3,6 mm
4 m 1,2 mm 4,8 mm
6 m 1,8 mm 7,2 mm
Đối với mặt dựng GFRC, đây là những giá trị cần được xem xét ngay từ giai đoạn thiết kế kỹ thuật.
Từ biến (Creep) của GRC là gì?
Từ biến là hiện tượng vật liệu tiếp tục biến dạng theo thời gian khi chịu tải trọng không đổi.
Mức độ từ biến phụ thuộc vào:
Cường độ nền xi măng.
Hàm lượng sợi thủy tinh AR.
Điều kiện môi trường.
Giá trị tải trọng.
Thời gian chịu tải.
Làm thế nào để kiểm soát co ngót và từ biến của GRC?
Thiết kế khe nối phù hợp
Khe nối giúp hấp thụ chuyển vị do độ ẩm và nhiệt độ.
Sử dụng hệ liên kết cho phép chuyển vị
Các bản mã, thanh treo và hệ khung phụ cần được thiết kế để cho phép tấm dịch chuyển trong phạm vi cho phép.
Không liên kết cứng toàn bộ tấm
Liên kết cứng có thể làm phát sinh ứng suất nội bộ dẫn đến nứt hoặc cong vênh.
Tính toán đồng thời chuyển vị nhiệt và độ ẩm
Đây là yêu cầu quan trọng đối với các công trình mặt dựng quy mô lớn.
Khe nối GFRC nên rộng bao nhiêu?
Đối với các tấm GFRC mặt dựng có chiều dài từ 3–4,5 m, khe nối thường được thiết kế trong khoảng:
5–10 mm
Tùy thuộc vào:
Kích thước tấm.
Điều kiện khí hậu.
Hướng tiếp xúc nắng mưa.
Loại hệ liên kết.
Yêu cầu kiến trúc.
Kinh nghiệm thiết kế và thi công GFRC từ thực tế dự án
Trong các dự án mặt dựng GFRC, việc kiểm soát co ngót và từ biến không chỉ phụ thuộc vào cấp phối vật liệu mà còn liên quan đến:
Thiết kế kết cấu tấm.
Thiết kế hệ liên kết.
Quy trình bảo dưỡng.
Biện pháp lắp đặt.
Điều kiện vận hành công trình.
Đây là những yếu tố quyết định độ bền và tuổi thọ của hệ mặt dựng GRC.
Kết luận
Co ngót và từ biến là các đặc tính tự nhiên của GRC/GFRC. Tuy nhiên, với thiết kế đúng kỹ thuật, hệ liên kết phù hợp và quy trình thi công chuẩn, các ảnh hưởng này hoàn toàn có thể được kiểm soát, giúp công trình duy trì độ bền, tính ổn định và vẻ đẹp kiến trúc trong nhiều thập kỷ.
Xem thêm bài viết liên quan: Độ sai số trong sản xuất GRC (Glassfibre Reinforced Concrete)
Xem thêm bài viết liên quan: Các tiêu chuẩn đánh giá co ngót và từ biến của GRC
Xem thêm bài viết liên quan: Câu hỏi thường gặp về co ngót và từ biến của GRC
