Trên công trình cao tầng, lam ngang GRC vừa tạo điểm nhấn kiến trúc cho mặt đứng, vừa phải chịu được tải trọng gió lớn ở độ cao. Tại dự án Vinhomes Park Tây Mỗ – Đại Mỗ (tòa V11 và V12), Homemec đảm nhận tính toán kiểm tra kết cấu và lập biện pháp thi công hệ lam ngang GRC lắp ghép ở tầng tum. Bài viết chia sẻ giải pháp kỹ thuật cùng kết quả kiểm tra thực tế của dự án.

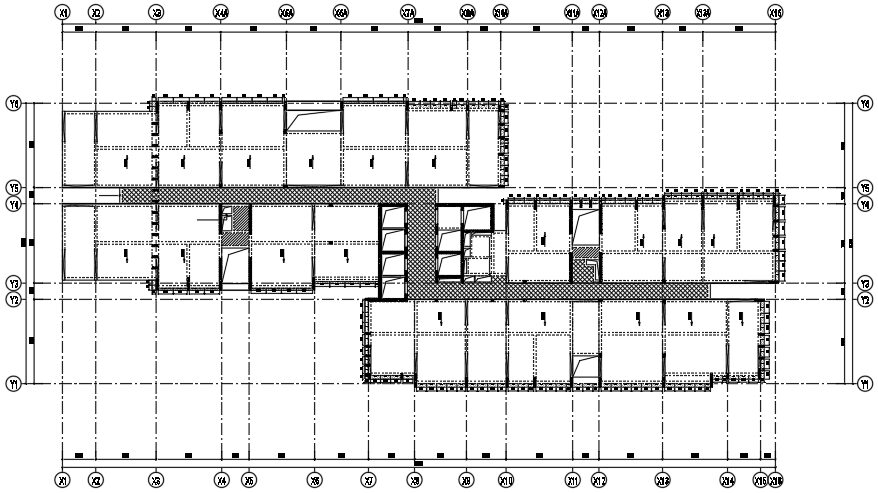

Tổng quan dự án lam ngang GRC tại Vinhomes Park Tây Mỗ – Đại Mỗ
- Dự án: Khu đô thị mới Tây Mỗ – Đại Mỗ, Vinhomes Park (tòa V11, V12).
- Địa điểm: Phường Tây Mỗ, TP. Hà Nội.
- Chủ đầu tư: MIK Group / Ricons.
- Loại công trình: chung cư cao 40 tầng, phong cách hiện đại.
- Hạng mục Homemec: mặt dựng thanh lam GRC – tư vấn thiết kế, tính toán và thẩm tra kết cấu, sản xuất, thi công lắp dựng.
- Quy mô: phào GRC 200×200 mm ~75 md; phào GRC 350×200 mm ~150 md; phụ kiện inox 304.
Dự án là Khu đô thị mới Tây Mỗ – Đại Mỗ, Vinhomes Park, gồm hai tòa V11 và V12. Địa điểm nằm tại phường Tây Mỗ, TP. Hà Nội. Homemec chịu trách nhiệm tính toán kết cấu và lập biện pháp thi công cho hệ lam ngang GRC lắp ghép tại tầng tum của hai tòa nhà.
Hệ lam được sản xuất sẵn thành module tại xưởng, sau đó lắp ghép lên mặt đứng công trình. Cách làm này giúp rút ngắn thời gian thi công trên cao và kiểm soát chất lượng tấm GRC ngay từ khâu sản xuất.
Giải pháp kết cấu lam ngang GRC lắp ghép
Vật liệu chính gồm thanh thép inox 304 và tấm GRC – một loại bê tông cốt sợi có cường độ tương đương bê tông cấp độ bền B20. Trọng lượng riêng dùng trong tính toán: composite 1.700 kg/m³ và inox 7.930 kg/m³. Dự án sử dụng hai loại lam với cấu tạo liên kết khác nhau.
Cấu tạo lam ngang GRC 350

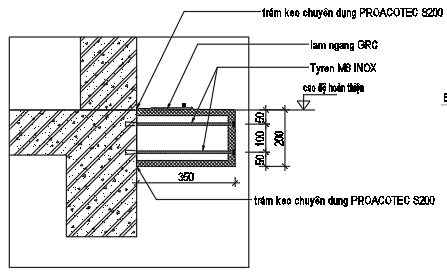

Các tấm lam GRC 350 được đỡ bằng các tyren M8 inox 304. Đây là loại lam bản nhỏ, liên kết gọn nhẹ, phù hợp những vị trí có tải trọng vừa phải.
Cấu tạo lam ngang GRC 760

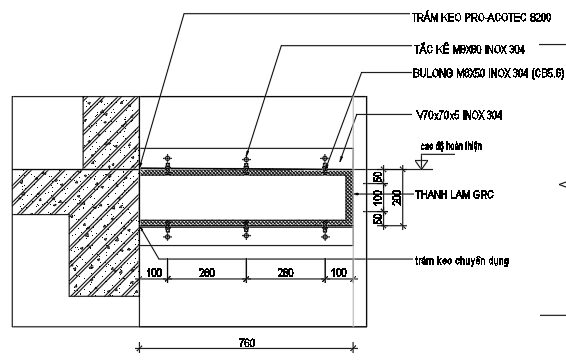

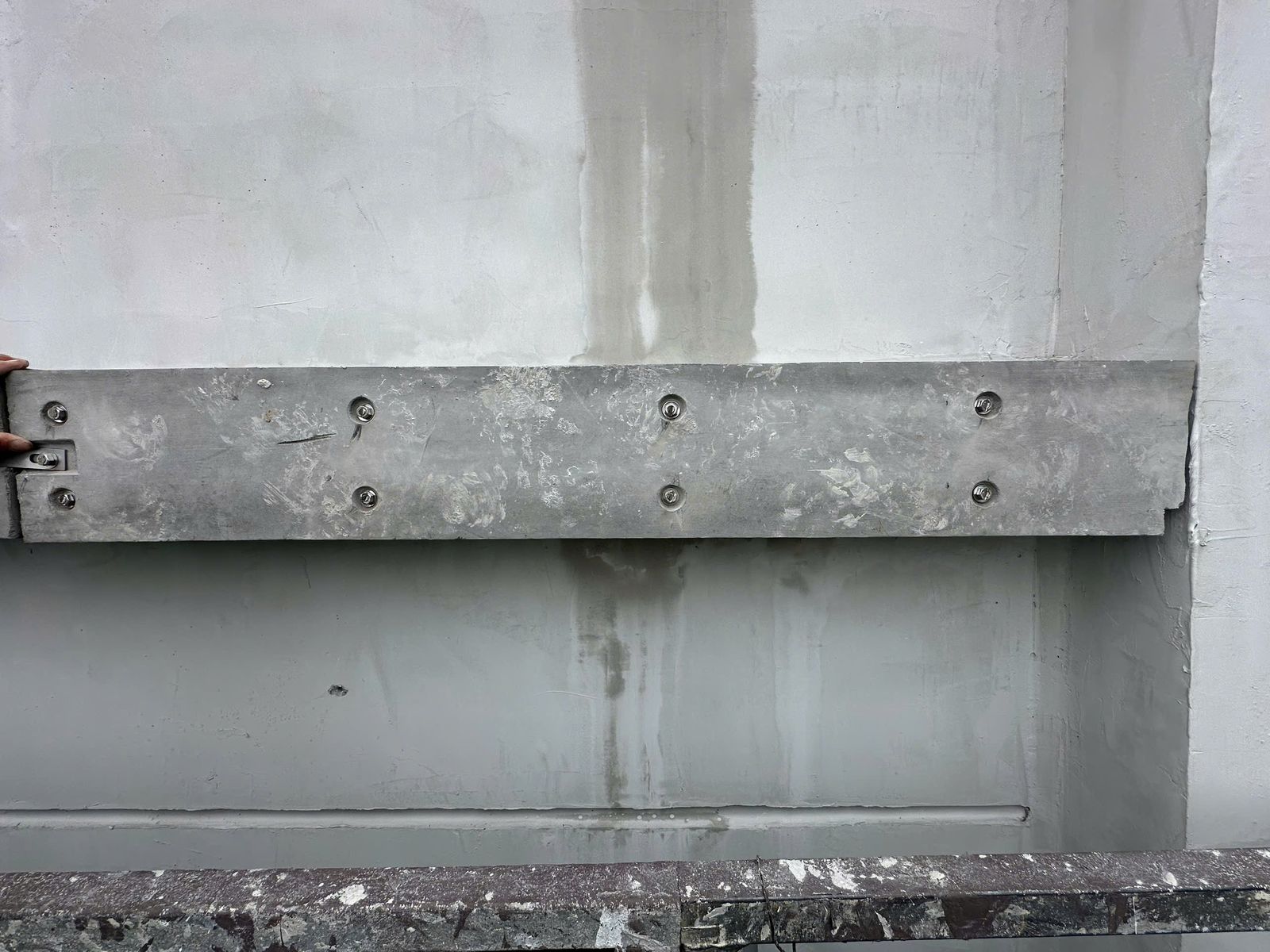

Các tấm lam GRC 760 được đỡ bằng thanh thép V70x70x5 thông qua bu lông M8x50. Thanh V70x70x5 lại được gắn vào mặt dựng bằng tắc kê M8x80. Do lam bản lớn hơn nên hệ liên kết cũng chắc chắn hơn.
Tiêu chuẩn và cơ sở tính toán
Toàn bộ tính toán tuân theo các tiêu chuẩn Việt Nam hiện hành:
- TCVN 2737:2023 – Tải trọng và tác động.
- TCVN 5575:2025 – Kết cấu thép.
- TCVN 5574:2018 – Kết cấu bê tông và bê tông cốt thép.

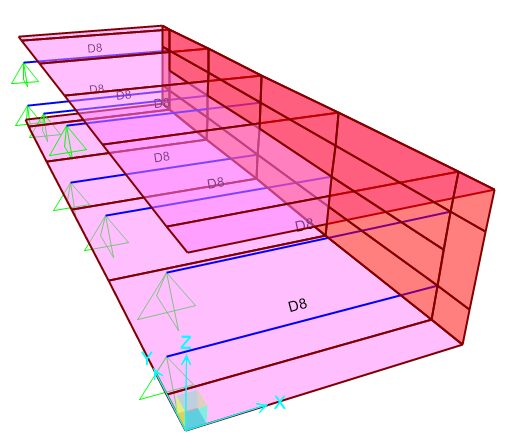

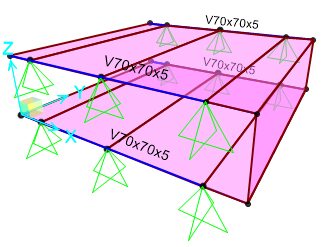

Tải trọng xét đến gồm tĩnh tải là trọng lượng bản thân của tấm GRC và khung inox, cùng với tải trọng gió tác dụng lên bề mặt lam. Mô hình được phân tích bằng phần mềm kết cấu để tìm nội lực và phản lực tại các gối tựa.
Kết quả tính toán kiểm tra kết cấu
Kiểm tra lam ngang GRC 350
Kết quả cho thấy lực kéo lớn nhất của một tyren M8 inox 304 đạt 0,9 tấn, lớn hơn nhiều so với lực yêu cầu 0,13 tấn. Chuyển vị lớn nhất fmax = 0,5284 mm, nhỏ hơn giới hạn cho phép L/150 = 2,3 mm. Vì vậy, cả điều kiện bền và điều kiện biến dạng đều đảm bảo.

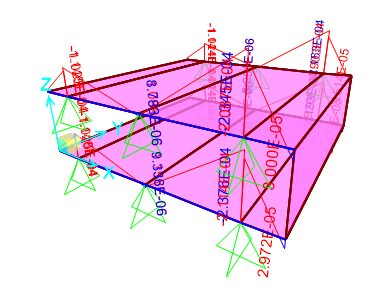

Kiểm tra lam ngang GRC 760
Với lam 760, lực kéo lớn nhất của một tắc kê M8x80 inox 304 là 0,5 tấn, còn của một bu lông M8x50 là 0,35 tấn. Cả hai giá trị đều vượt lực yêu cầu 0,135 tấn. Nhờ đó, các liên kết của lam 760 cũng đạt yêu cầu chịu lực.
| Cấu kiện | Khả năng chịu | Lực yêu cầu | Kết luận |
|---|---|---|---|
| Tyren M8 (lam 350) | 0,9 tấn | 0,13 tấn | Đảm bảo |
| Chuyển vị lam 350 | 0,5284 mm | ≤ 2,3 mm (L/150) | Đảm bảo |
| Tắc kê M8x80 (lam 760) | 0,5 tấn | 0,135 tấn | Đảm bảo |
| Bu lông M8x50 (lam 760) | 0,35 tấn | 0,135 tấn | Đảm bảo |
Thách thức và giải pháp thi công trên cao

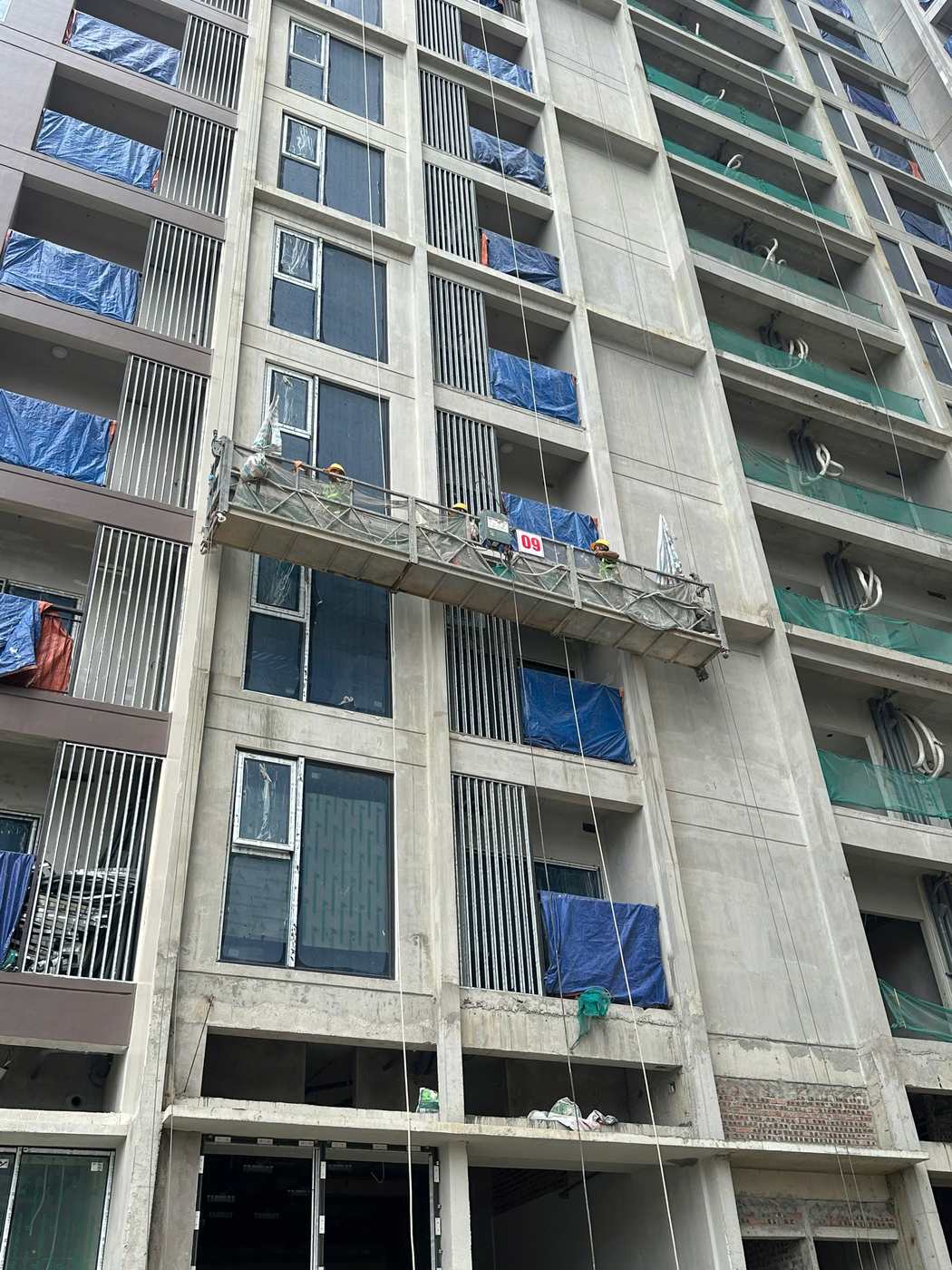

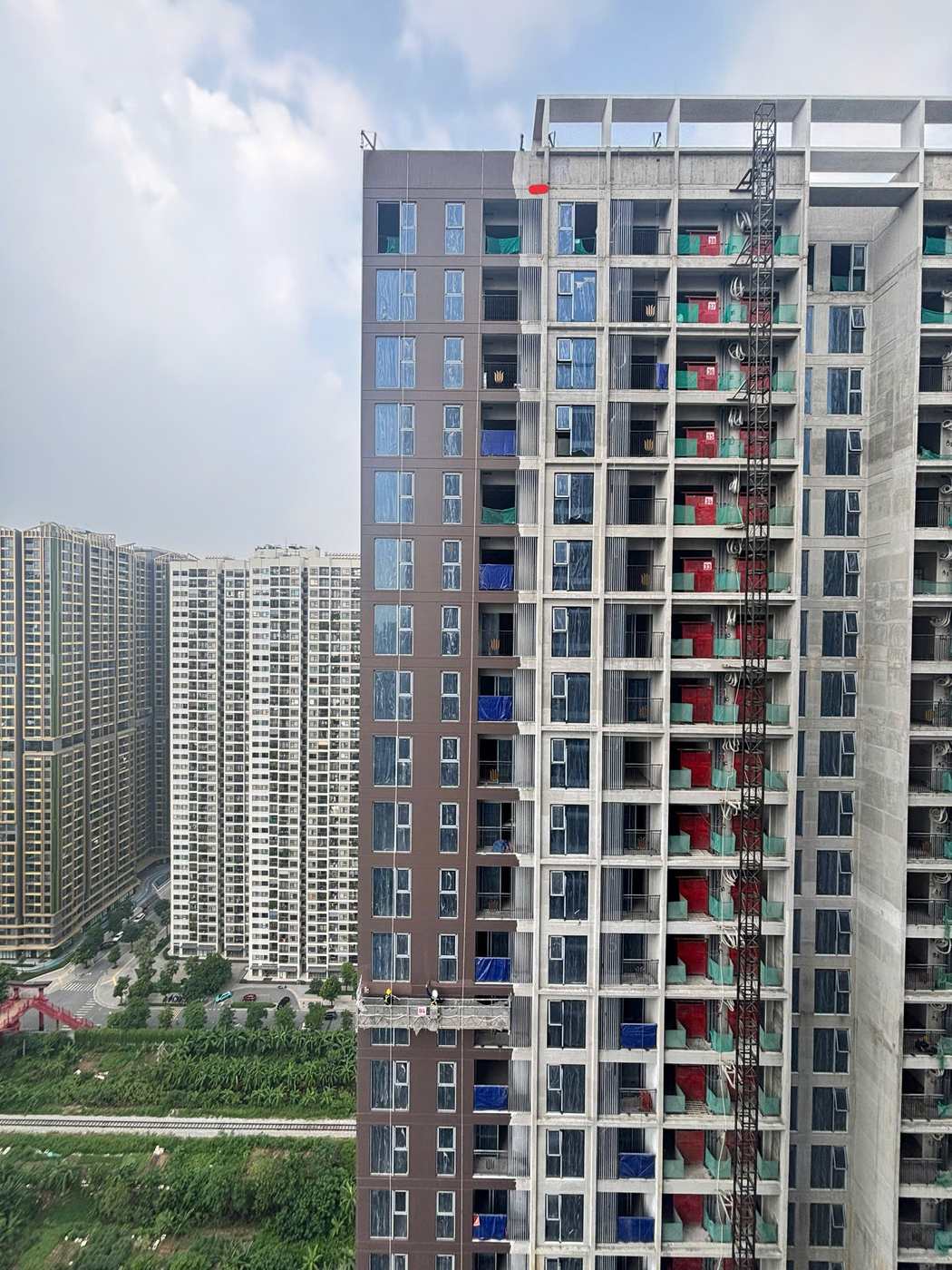

Vinhomes Park V11 và V12 là công trình cao 40 tầng. Thi công mặt dựng lam GRC ở độ cao lớn bằng hệ Gondola đòi hỏi nhiều kinh nghiệm và quy trình an toàn nghiêm ngặt.

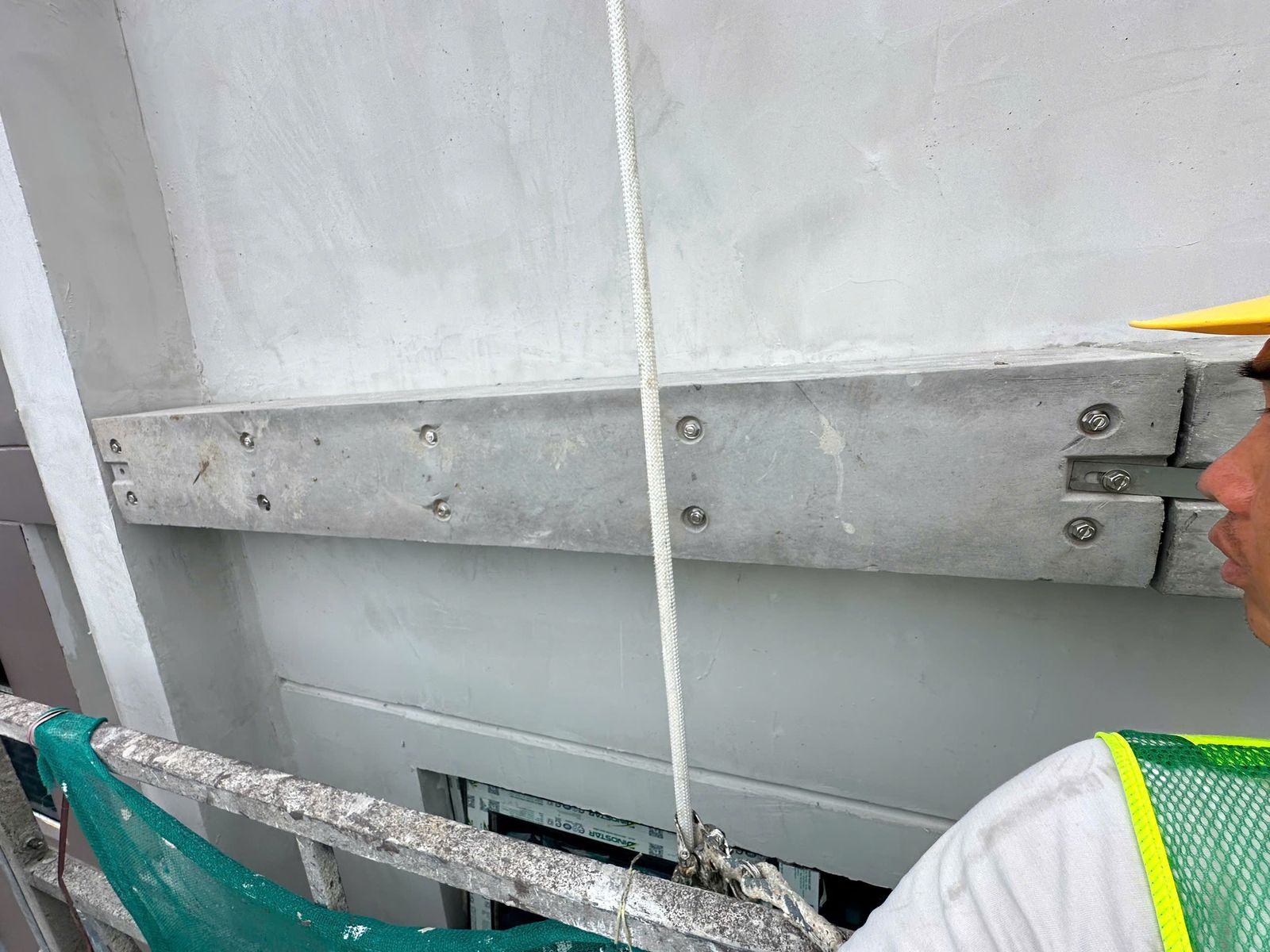

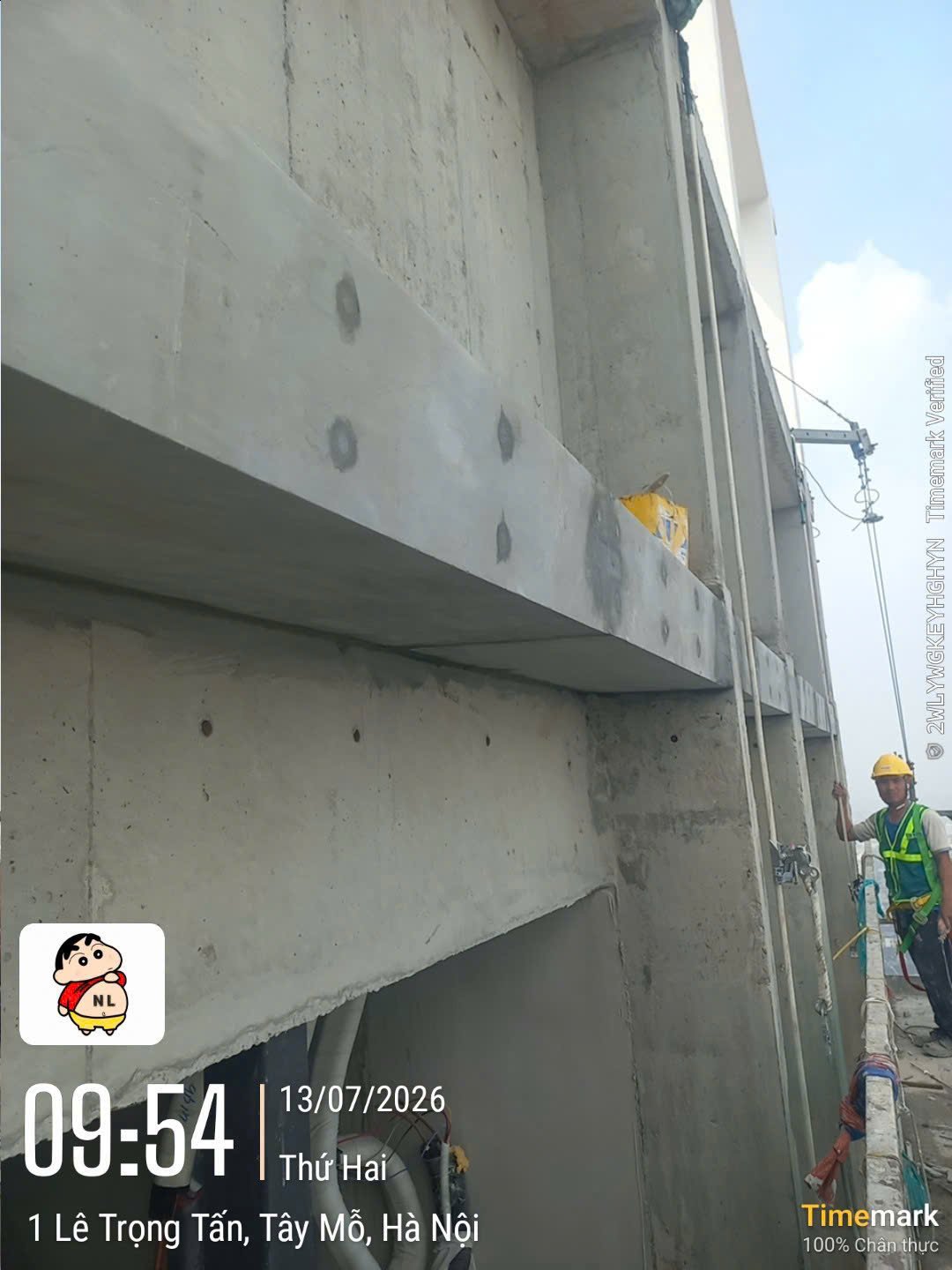

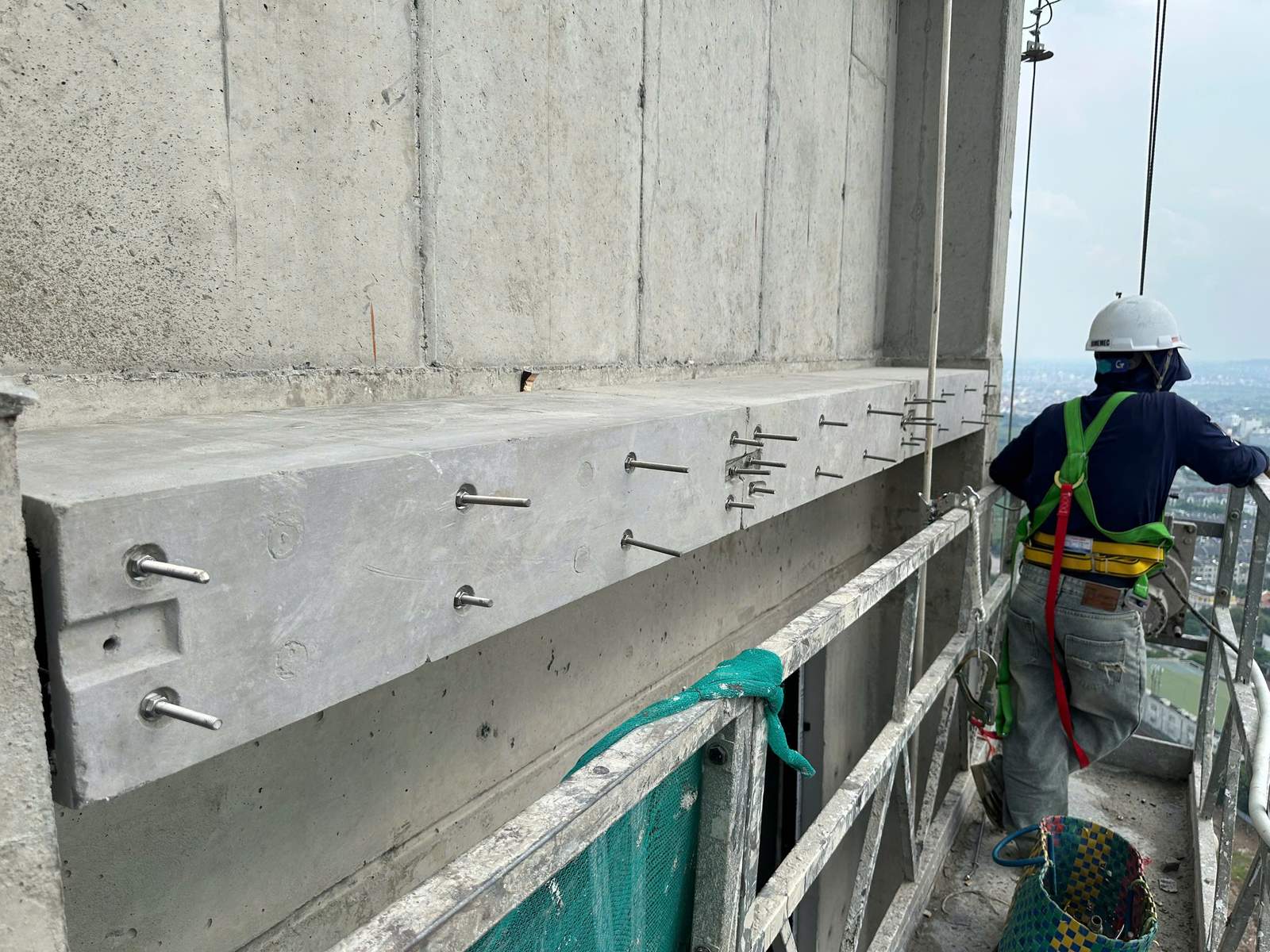

Homemec xử lý bằng cách đúc sẵn các module lam GRC. Kích thước và khối lượng mỗi module được tính toán phù hợp với thi công trên cao. Mối nối giữa các module dùng hệ Bass liên kết, đảm bảo an toàn và bền vững lâu dài.
Kết quả, hạng mục hoàn thành đúng tiến độ và đạt thẩm mỹ cao. Chủ đầu tư đánh giá rất hài lòng về chất lượng và độ an toàn của hệ lam GRC.
Kết luận và khuyến nghị thi công
Theo kết quả tính toán, toàn bộ cấu kiện liên kết gồm tyren, tắc kê và bu lông của hệ lam ngang GRC đều đảm bảo khả năng chịu lực. Tuy nhiên, Homemec đưa ra hai khuyến nghị quan trọng khi triển khai thực tế.
Thứ nhất, cần thí nghiệm kéo hiện trường để khẳng định lại cường độ thực tế của tyren, tắc kê và bu lông so với kết quả tính toán. Thứ hai, lớp keo liên kết giữa tấm GRC với kết cấu hiện hữu phải được điền đầy và đảm bảo độ bền lâu theo tuổi thọ công trình.
Homemec – đơn vị tính toán và thi công GRC
Homemec là đơn vị sản xuất và thi công các sản phẩm GRC như mặt dựng, lam trang trí, phào chỉ và đầu cột. Với năng lực tính toán kết cấu bài bản, Homemec đồng hành cùng chủ đầu tư từ khâu thiết kế, kiểm tra đến lắp dựng. Quý khách có thể tham khảo thêm GRC/GFRC là gì hoặc cách nhận báo giá GRC để được tư vấn phù hợp cho công trình của mình. Dự án tại Vinhomes Park là một minh chứng cho giải pháp lam ngang GRC lắp ghép an toàn và thẩm mỹ.
