Phào chỉ GRC là chi tiết trang trí tạo đường nét cổ điển cho mặt đứng công trình. Tại dự án Noble Place thuộc Khu đô thị Ciputra (Hà Nội), Homemec đảm nhận tính toán và lập biện pháp thi công. Bài viết chia sẻ giải pháp liên kết cùng kết quả kiểm tra kết cấu của dự án.
Tổng quan dự án phào chỉ GRC Noble Place
Dự án Noble Place nằm trong Khu đô thị Ciputra, Hà Nội. Homemec thực hiện gói thầu thi công phào chỉ GRC cho mặt đứng. Toàn bộ hệ phào được tính toán kết cấu trước khi lắp dựng.
Các tấm được sản xuất sẵn tại xưởng. Sau đó, chúng được lắp ghép lên mặt đứng công trình. Cách làm này giúp kiểm soát chất lượng và đẩy nhanh tiến độ.
Vật liệu và cấu tạo phào chỉ GRC
Vật liệu chính gồm thanh thép inox 304 và tấm GRC. Tấm GRC là loại bê tông cốt sợi thủy tinh có cường độ tương đương bê tông B20. Trọng lượng riêng dùng trong tính toán là 2.200 kg/m³ cho phào và 7.930 kg/m³ cho inox.
Tấm phào có độ dày tối thiểu 15 mm. Riêng vị trí bắn tyren được làm dày 25 mm. Cường độ chịu nén của tấm đạt ≥ 25 MPa và chịu uốn ≥ 6 MPa. Hệ liên kết sử dụng tyren M8 inox 304 cấp bền 5.6.
Các dạng liên kết phào chỉ GRC trên công trình

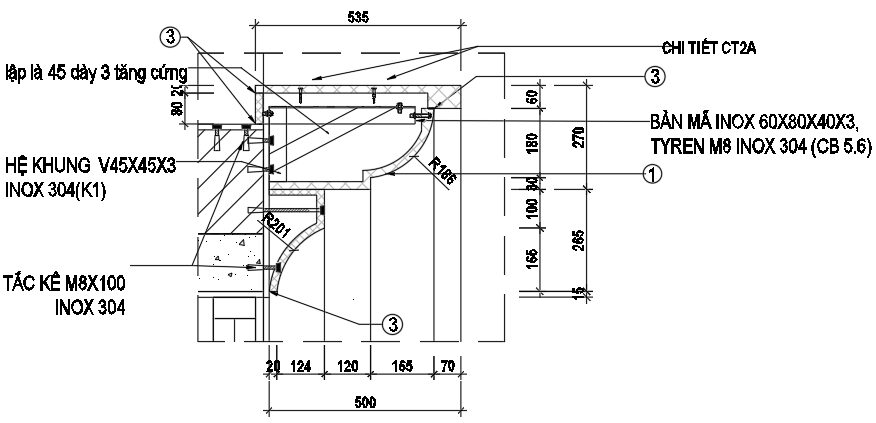

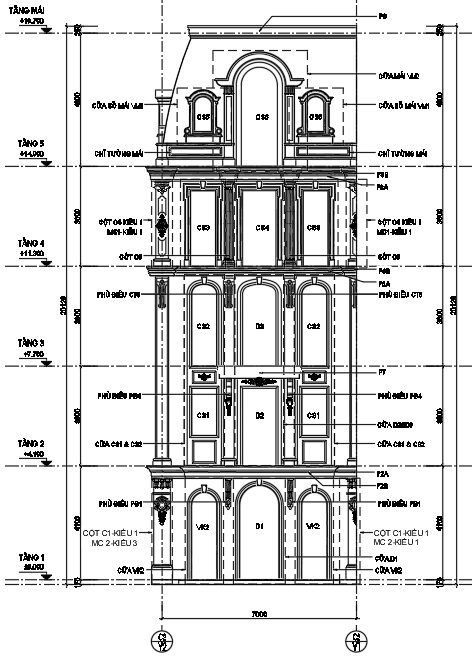

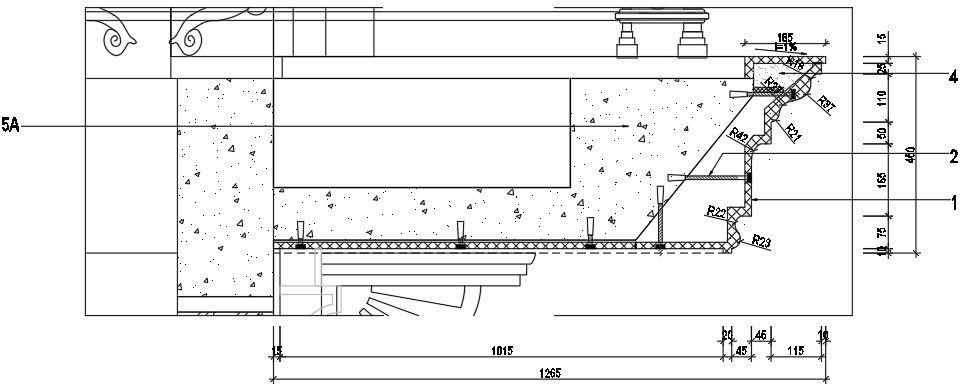

Mặt đứng Noble Place có nhiều vị trí phào khác nhau. Vì vậy, Homemec thiết kế năm dạng liên kết riêng. Đó là các phào P2B, P6B, P7, phào trên cửa mái và phào cột điển hình.

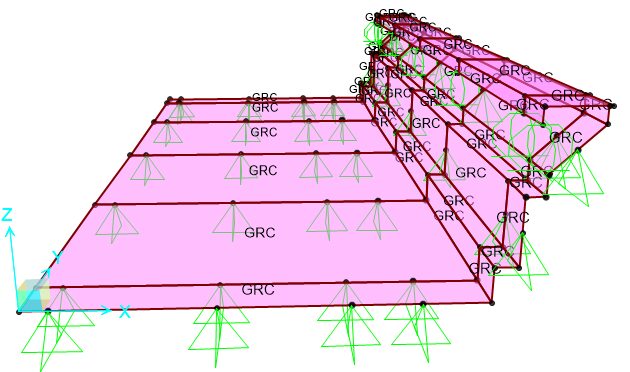

Mỗi dạng có cấu tạo liên kết phù hợp với vị trí và tải trọng. Tất cả đều được mô hình hóa và kiểm tra bằng phần mềm kết cấu.
Tiêu chuẩn và cơ sở tính toán
Toàn bộ tính toán tuân theo các tiêu chuẩn Việt Nam hiện hành:
- TCVN 2737:2023 – Tải trọng và tác động.
- TCVN 5575:2025 – Kết cấu thép.
- TCVN 5574:2018 – Kết cấu bê tông và bê tông cốt thép.

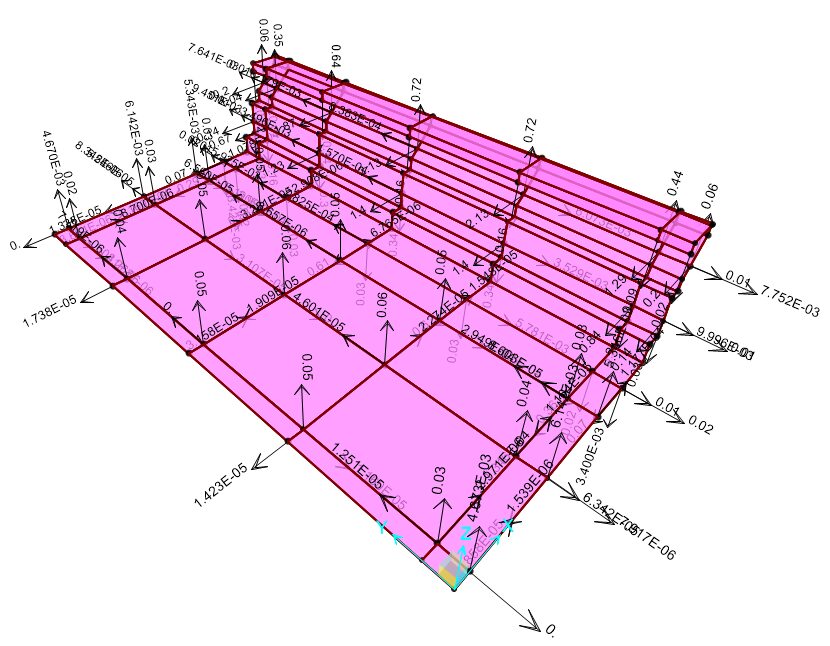

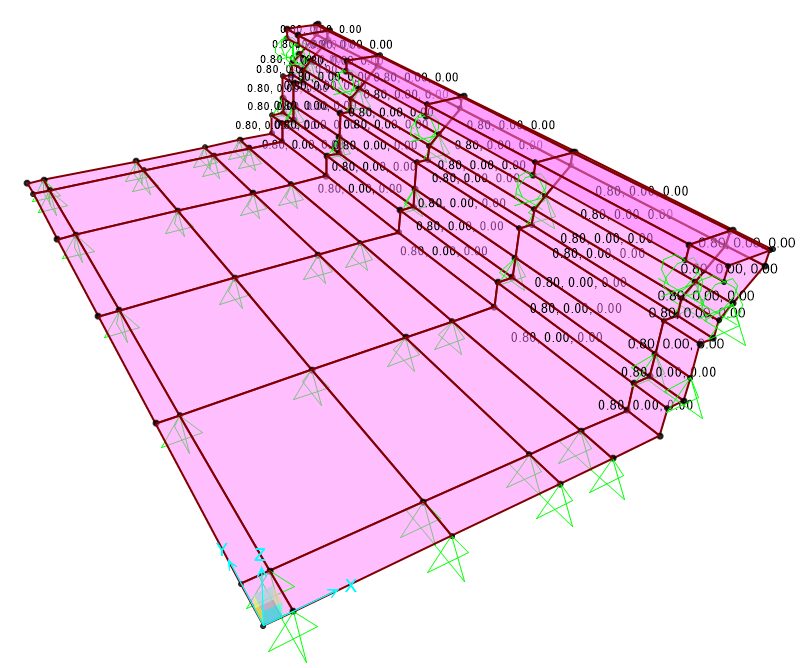

Tải trọng xét đến gồm hai thành phần. Đó là tĩnh tải và tải trọng gió lên bề mặt phào. Mô hình được phân tích để tìm phản lực tại các gối tựa.
Kết quả tính toán kiểm tra phào chỉ GRC
Khả năng chịu kéo của một tyren M8 inox 304 là 0,9 tấn. Kết quả phân tích cho thấy lực kéo yêu cầu ở mọi vị trí đều rất nhỏ. Do đó, tất cả các dạng liên kết đều đảm bảo an toàn.
| Vị trí liên kết | Khả năng chịu 1 tyren M8 | Lực kéo yêu cầu | Kết luận |
|---|---|---|---|
| Phào P2B | 0,9 T | 0,0213 T | Đảm bảo |
| Phào P6B | 0,9 T | 0,026 T | Đảm bảo |
| Phào P7 | 0,9 T | 0,024 T | Đảm bảo |
| Phào cửa mái | 0,9 T | 0,021 T | Đảm bảo |
| Phào cột điển hình | 0,9 T | 0,038 T | Đảm bảo |
Ngoài điều kiện bền, tấm còn được kiểm tra độ võng. Chuyển vị lớn nhất là fmax = 0,0097 mm. Giá trị này nhỏ hơn nhiều so với giới hạn cho phép L/250 = 1,52 mm. Như vậy, tấm phào hoàn toàn đạt yêu cầu.
Kết luận và khuyến nghị thi công
Theo kết quả tính toán, hệ tyren của phào chỉ GRC đều đảm bảo khả năng chịu lực. Tuy nhiên, Homemec đưa ra hai khuyến nghị khi thi công.
Thứ nhất, cần thí nghiệm kéo hiện trường để khẳng định lại cường độ thực tế của tyren. Thứ hai, lớp keo liên kết giữa tấm với kết cấu hiện hữu phải được điền đầy. Lớp keo cũng phải bền lâu theo tuổi thọ công trình.
