Trên mặt dựng khách sạn cao cấp, phào GRC vừa tạo đường nét kiến trúc tinh tế. Đồng thời, nó phải chịu tải trọng gió lớn và bám chắc vào kết cấu. Tại dự án Khách sạn Westin (Kim Mã, Hà Nội), Homemec đảm nhận tính toán kiểm tra kết cấu hệ phào GRC. Đơn vị cũng lập biện pháp thi công cho gói thầu facade. Bài viết chia sẻ giải pháp kỹ thuật cùng kết quả kiểm tra thực tế của dự án.
Tổng quan dự án phào GRC facade Khách sạn Westin
Dự án là Khách sạn Westin tại số 289 phố Kim Mã, phường Giảng Võ, TP. Hà Nội. Công trình thuộc gói thầu thi công facade GRC. Homemec chịu trách nhiệm tính toán kết cấu và lập biện pháp thi công cho toàn bộ hệ phào trang trí mặt dựng.

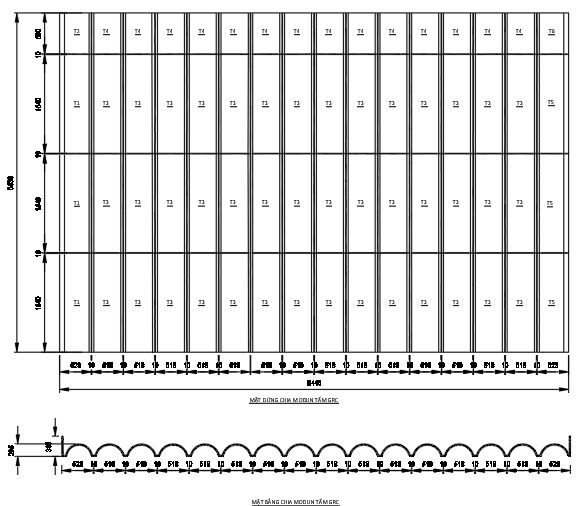

Hệ phào được chia thành các module tấm GRC sản xuất sẵn tại xưởng, sau đó lắp dựng lên mặt đứng. Cách làm này giúp kiểm soát chất lượng bề mặt và rút ngắn thời gian thi công trên cao.
Giải pháp kết cấu và cấu tạo phào GRC
Vật liệu chính gồm thanh thép inox 304 và tấm GRC – một loại bê tông cốt sợi thủy tinh có cường độ tương đương bê tông cấp độ bền B20. Trọng lượng riêng dùng trong tính toán: tấm phào 2.200 kg/m³ và inox 7.930 kg/m³.

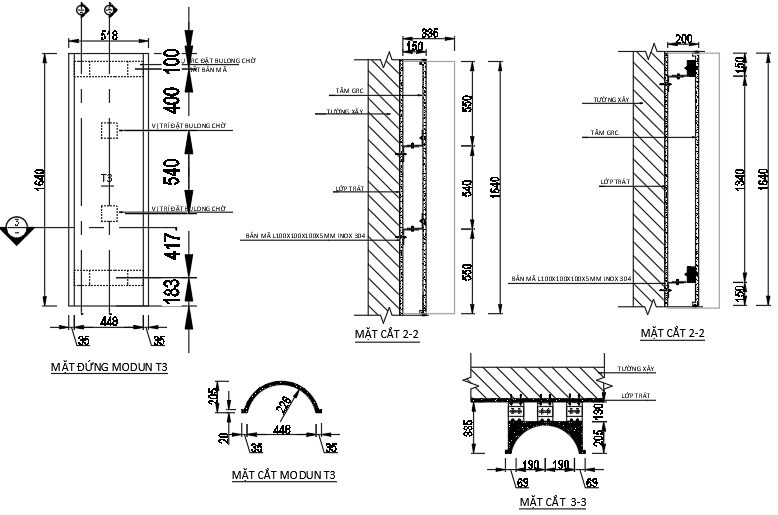

Tấm phào GRC có độ dày tối thiểu 15 mm, cường độ chịu nén ≥ 30 MPa và chịu uốn ≥ 14 MPa. Mỗi tấm liên kết với kết cấu qua bu lông M8 và bản mã L100x100x100x5 mm inox 304. Cách liên kết này vừa chắc chắn vừa chống ăn mòn lâu dài.
Tiêu chuẩn và cơ sở tính toán
Toàn bộ tính toán tuân theo các tiêu chuẩn Việt Nam hiện hành:
- TCVN 2737:2023 – Tải trọng và tác động.
- TCVN 5575:2025 – Kết cấu thép.
- TCVN 5574:2018 – Kết cấu bê tông và bê tông cốt thép.

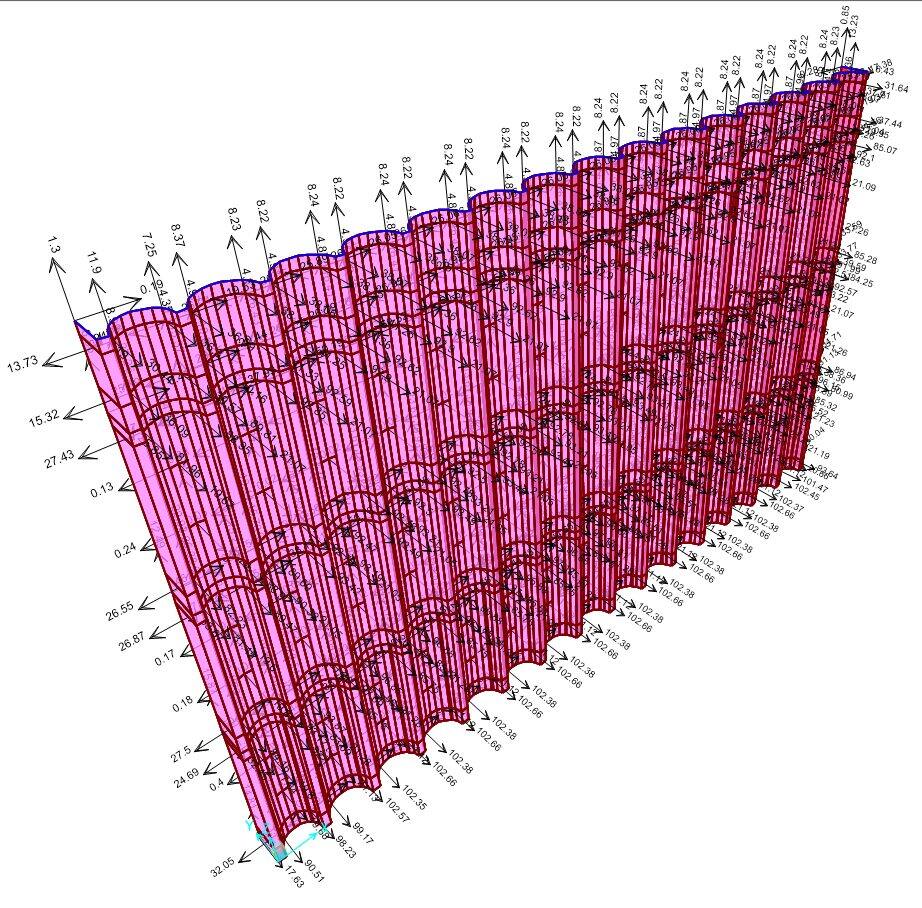

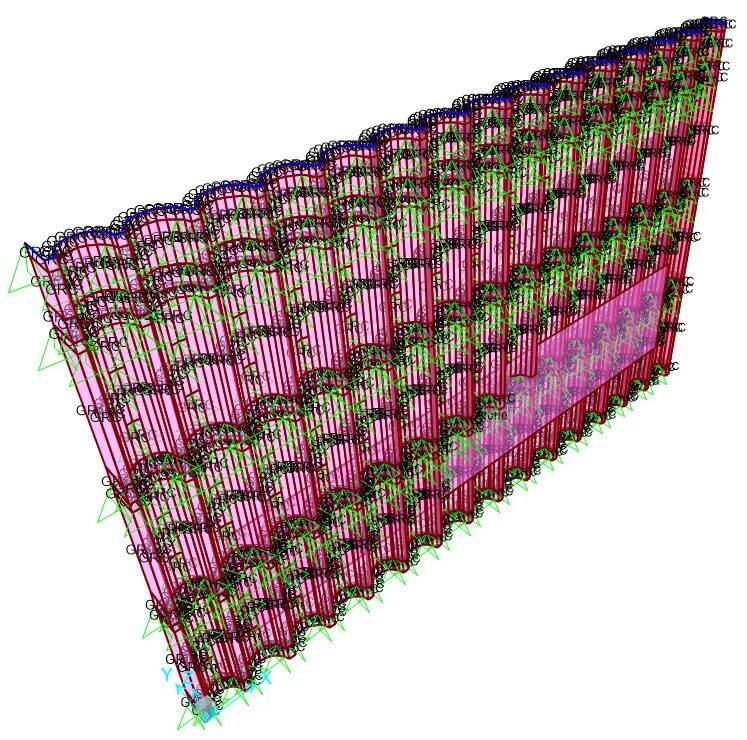

Tải trọng xét đến gồm hai thành phần. Đó là tĩnh tải (trọng lượng bản thân của tấm và khung inox) và tải trọng gió lên bề mặt phào. Mô hình được phân tích bằng phần mềm kết cấu để tìm ứng suất trong tấm và phản lực tại các gối tựa.
Kết quả tính toán kiểm tra phào GRC

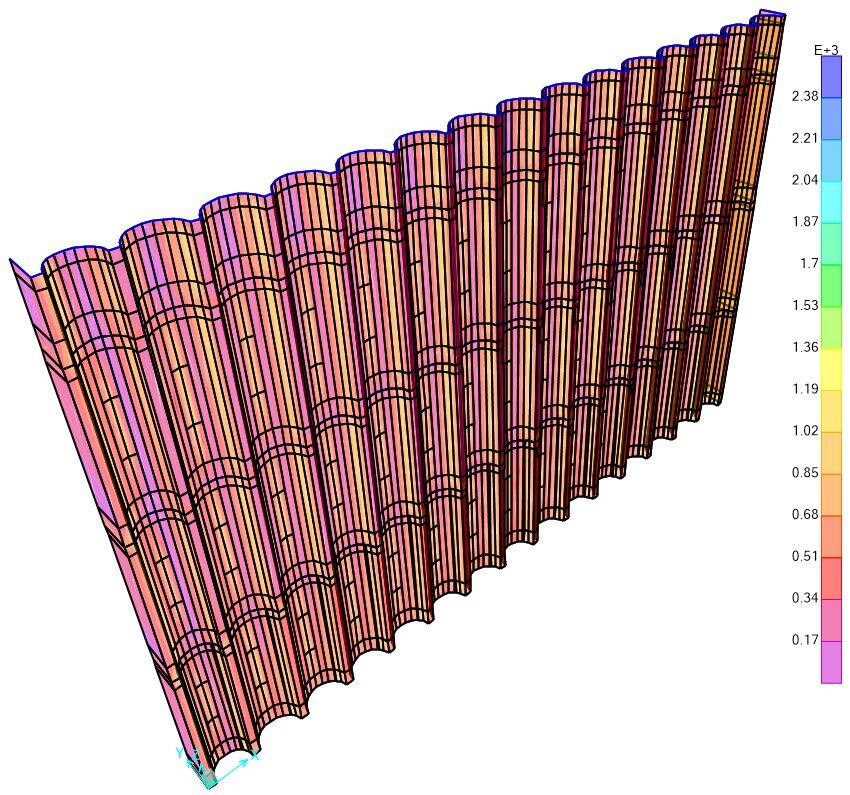

Kết quả phân tích cho thấy ứng suất lớn nhất trong tấm là Svm = 2.544 kN/m², nhỏ hơn nhiều so với cường độ chịu uốn cho phép 14.000 kN/m². Như vậy, bản thân tấm hoàn toàn đủ khả năng chịu lực.
Về liên kết, lực kéo lớn nhất của 2 tắc kê nở rút M8 inox 304 đạt 1.800 kG. Con số này vượt xa lực yêu cầu 102 kG. Do đó, hệ liên kết giữa tấm và kết cấu công trình cũng đảm bảo an toàn.
| Hạng mục kiểm tra | Giá trị | Giới hạn cho phép | Kết luận |
|---|---|---|---|
| Ứng suất tấm (Svm) | 2.544 kN/m² | ≤ 14.000 kN/m² | Đảm bảo |
| Lực kéo 2 tắc kê M8 | 1.800 kG | ≥ 102 kG | Đảm bảo |
Kết luận và khuyến nghị thi công
Theo kết quả tính toán, cả tấm và hệ liên kết tắc kê nở rút của phào GRC đều đảm bảo khả năng chịu lực. Tuy nhiên, Homemec đưa ra ba khuyến nghị quan trọng khi triển khai thực tế.
Thứ nhất, cần thí nghiệm kéo hiện trường để khẳng định lại cường độ thực tế của tắc kê so với kết quả tính toán. Thứ hai, lớp keo liên kết giữa tấm với kết cấu hiện hữu phải được điền đầy và đảm bảo độ bền lâu theo tuổi thọ công trình. Thứ ba, riêng tấm biển quảng cáo chữ WESTIN không được liên kết vào tấm GRC. Thay vào đó, nó phải liên kết trực tiếp vào kết cấu công trình để tránh truyền tải ngoài ý muốn.
Homemec – đơn vị tính toán và thi công phào GRC
Homemec là đơn vị sản xuất và thi công nhiều sản phẩm GRC. Danh mục gồm mặt dựng, phào chỉ trang trí, lam và đầu cột. Với năng lực tính toán bài bản, chúng tôi đồng hành cùng chủ đầu tư từ thiết kế, kiểm tra đến lắp dựng. Cách làm này tương tự dự án lam ngang GRC tại Vinhomes Park. Quý khách có thể tham khảo cách nhận báo giá GRC để được tư vấn cho công trình của mình. Dự án Khách sạn Westin là một minh chứng cho giải pháp phào GRC facade an toàn và thẩm mỹ.
